智能PDU

功能描述：

智能PDU 可以實現遠程通過IP或者485的方式監測并控制PDU。

實時監測功能

可以通過液晶顯示屏顯示界面配合按鈕查看監測的總負載電流、總電壓、總功率、總電能、功率因數，每個獨立單元的負載電流；網頁上可查看液晶顯示屏顯示的內容以及每個獨立單元的閉合/斷開狀態、溫/濕度傳感器數據及運行狀態、煙霧傳感器狀態、水浸傳感器狀態、門禁傳感器狀態、開關量輸出狀態。

插座單元控制功能

接收到閉合（合閘）命令時，延時設定時間（繼電器閉合延時時間）后，繼電器閉合；

接收到斷開（分閘）命令時，延時設定時間（繼電器斷開延時時間）后，繼電器斷開；

接到重啟命令時，若繼電器當前為閉合，則延時（斷開延時時間）后，繼電器斷開，再延時（閉合延時時間）后，繼電器閉合；若繼電器當前為斷開，則延時（斷開延時時間+閉合延時時間）后，繼電器閉合；

智能儀表：

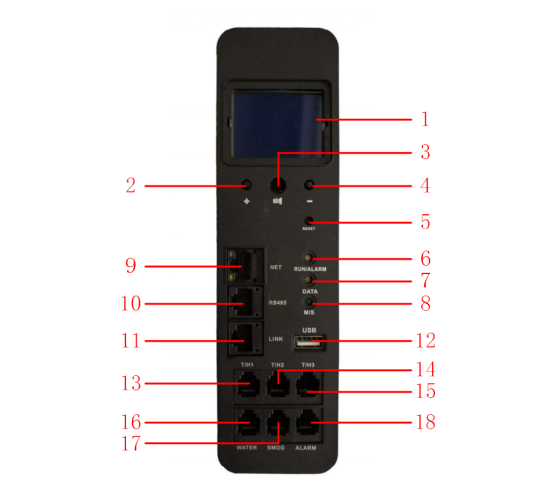

面板說明

1、液顯DP1點陣液晶（自帶背光）；

2、+鍵(SW2)：輪顯按鍵增加，按鍵高度距PCB板為17mm;

3、消音鍵(SW4)：按下時關蜂鳴器，消除報警聲音；彈起時按鍵高度距PCB板為18mm（按鍵+紅帽整體高度），按下時16.5mm；

4、–鍵(SW3)：輪顯按鍵減小，按鍵高度距PCB板為17mm；

5、RESET(SW1)：恢復出廠默認值；

6、RUN/ALARM(LED3)：雙色燈，運行時綠燈常亮，告警時紅色燈閃爍；不點亮?xí)r為無色透明；

7、DATA(LED1)：通訊燈（黃燈），與級聯機子有通訊時閃黃色；不點亮?xí)r為無色透明；

8、M/S(LED2)： 綠燈：設為主機時，常亮，設為從機時，熄滅；不點亮?xí)r為無色透明；

9、NET（JK10）： 以太網口，數據傳輸時黃色燈閃爍，網線已正常連接時綠燈亮；

10、RS485（JK2）：從機級連輸入口，該口與上一臺 的LINK接口相連；

11、LINK（JK3）：  級連多臺時，該口連接下一臺 的RS485接口；

12、USB（USB2）：  此接口功能未開發，硬件保留；

13、T/H1（JK4）： 溫濕度傳感器接口，與溫濕度組合變送器S2-RHT20B-RS485數據相連，可測3個S2的數據；

14、T/H2（JK7）：溫濕度傳感器接口，與1臺AM2301 濕敏電容數字溫濕度模塊相連；

15、T/H3（JK5）：溫濕度傳感器接口，與1臺AM2301 濕敏電容數字溫濕度模塊相連；

16、WATER（JK6）：2路DI狀態檢測,無源接點；

17、SMOG（JK8）： 2路DI狀態檢測,無源接點；

18、ALARM（JK9）：2路D0輸出，無源接點。

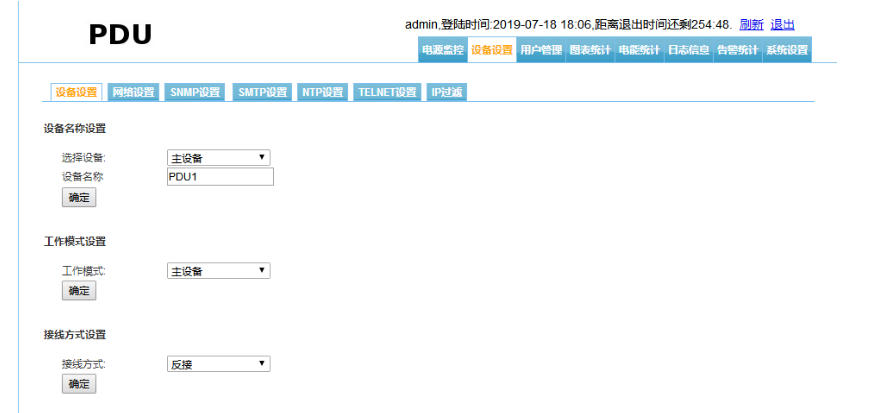

登錄界面

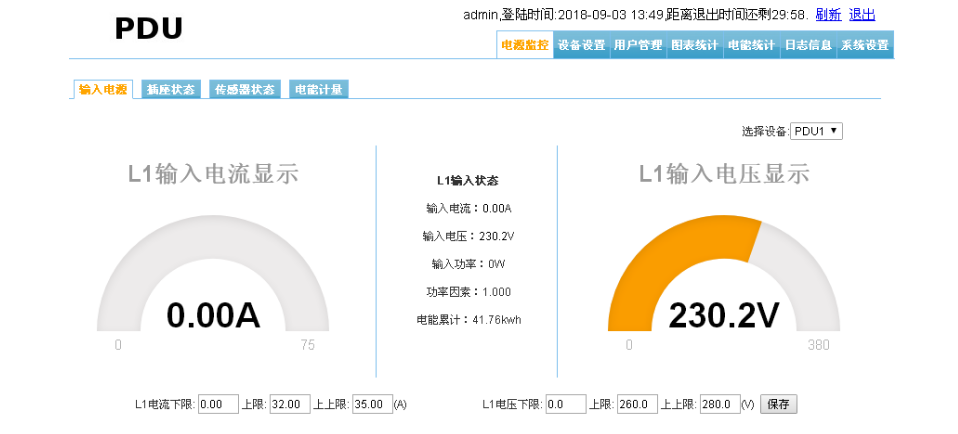

電流、電壓顯示

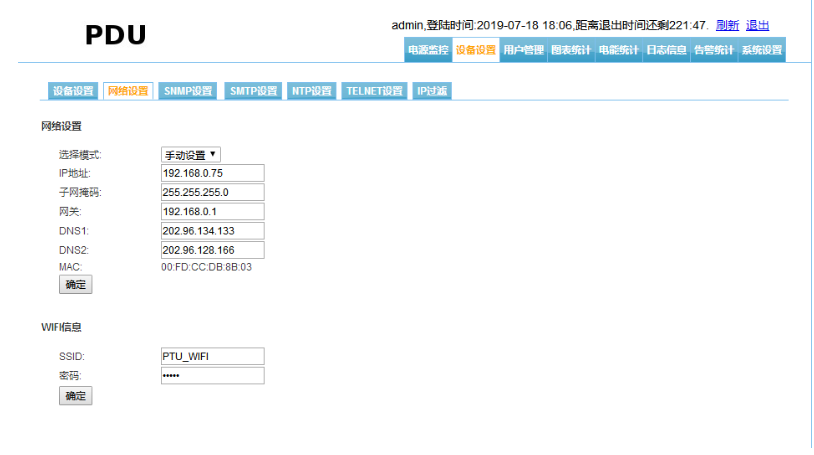

網絡配置
